Produkte 759-03
BAMOPHAR 759
BAMOPHAR 759
Anzeige- und Auswertegerät für Druchflussmessungen
BAMOPHAR 759

BAMOPHAR 759

Anzeige- und Auswertegerät für Druchflussmessungen

Hauptmerkmale
  • Farbiger Touchscreen
  • Anzeige von Füllstand, Durchfluss und Durchflusssumme
  • Vorprogrammierte Kurven für Venturi-Kanäle und Wehre
  • 1x 4...20mA Eingang und 1x PT100-Eingang
  • 2x Analogausgang 0/4...20mA
  • 4 konfigurierbare Relais (2x Alarm, Dosier-Steuerung und Impulsausgang)
  • OPTIONAL: RS422 /J-BUS + Datenlogger; Erweiterung für zweiten Messeingang
Anwendungen

Anzeige- und Auswertegerät für Druchflussmessungen

Beschreibung

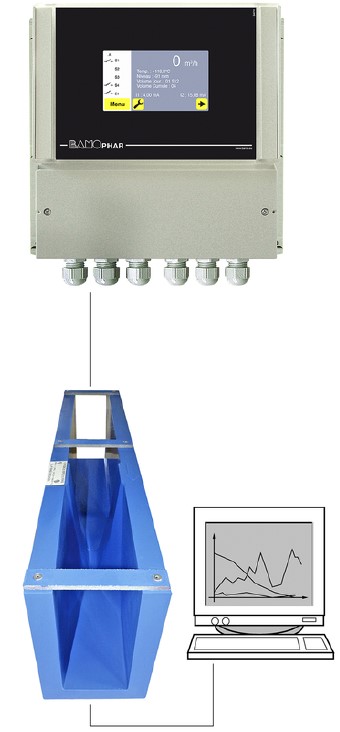

Das Gerät ist mit einem 4,3-Zoll-Farb-Touchscreen ausgestattet, auf dem die momentane Durchflussrate oder die Wasserhöhe sowie das Gesamt-Durchflussvolumen leicht abgelesen werden können. Über das benutzerfreundliche und intuitive Menü können Sie die Schwellenwerte und Alarme, die Steuerung eines Probennehmers sowie die Betriebsparameter einstellen.
Der BAMOPHAR 759 wandelt ein Höhen-Eingangssignal mittels hinterlegter Kurven für unser Spektrum an Venturi-Kanälen nach ISO4359 und standardisierte V- sowie U-Wehre in eine Durchflussmessung um.

Erweiterungsgehäuse für zweite Messung (Wandaufbau, Schalttafeleinbau oder DIN-Schiene):
• Ermöglicht eine zweite Messung (pH, Trübung, Leitfähigkeit usw.)
(Anzeige und Programmierung der Messung am Grundgerät)
• Wird über ein abgeschirmtes 2-adriges Kabel mit dem Hauptgerät verbunden
(Die maximale Kabellänge zwischen den beiden Geräten beträgt 500m)
• Verwendet RS422 und LOGGER aus dem Hauptgerät

Technische Daten:

Benutzeroberfläche: Farbiger Touchscreen im 4,3"-Format, Auflösung 480x272 Pixel
Messanzeigen: Momentanfluss, Temperatur, Wasserstand, kumuliertes Volumen, Tagesvolumen, Schaltzustand der Schwellwerte
Programmierung - Programmschutz durch Zugangscode
Messskalen Wasserhöhe (mm) - Auflösung 1mm
Durchfluss (m³/h) - Auflösung 0,1m³/h
Kumulierter Durchfluss (m³) - Auflösung 1m³
Aufsummierung: Täglich - Kapazität 8 Stellen - Zurücksetzen über Menü, Permanent - 8-stellige Kapazität - Ohne Reset
Messeingang: 4...20mA proportional zum Wasserpegel
+ Temperatur Pt100Ω (-20...+160°C)
Einprogrammierte Kurven Venturikanäle, Wehre in V und in U
Schwellwerte S1, S3 2 potentialfreie Schließerkontakte, die der Durchfluss- oder Temperaturmessung oder einem externen
Sensor zugeordnet sind
Hysterese einstellbar von 0 bis 100% - Zeitverzögerung einstellbar von 0 bis 9999 Sekunden
Dosierer S2 Programmierung auf Volumensummenzähler (m³)
1 potentialfreier Schließer
Zeitverzögerung einstellbar von 0 bis 9999 Sekunden
Impulsausgang S4 Wiedergabe der Impulse - 1imp/m³ (Relais S4)
1 potentialfreier Schließerkontakt
Eingangswiderstand des Kontakts Maximal 100mΩ (Spannungssenke 6V DC, 1A)
Schaltleistung 3A, 277V AC; 3A, 30V DC (nenn)
Schaltvermögen (minimum) 100mA, 5V DC (variabel abhängig von Schaltfrequenz, Umgebungsbedingungen, Genauigkeit)
Analogausgang 0/4...20mA (max. 600Ω) proportional zum Durchflussbereich programmierbar
Temperatur (°C)
Spannungsversorgung 230V / 50...60Hz; 10 VA - Andere auf Anfrage
Ausführungen Schalttafeleinbaugehäuse - Front IP65 - 96x144mm - Verkabelung auf Klemmleiste IP40
Wandaufbaugehäuse - IP65 - Anschluss an Klemmenblock mit Kabeleinführungen durch
Kabelverschraubung
OPTION (RS422 + Datenlogger)
Kommunikation Ausgang RS422 J-BUS-Verbindung - Binary-Slave-Modus - 2400 bis 9600 Baud
Aufzeichnung (Datenlogger) Automatische gemittelte Aufzeichnung der Messung im programmierten Intervall - maximal 150.000
Aufzeichnungen auf der Speicherkarte.
