DDM-DB
DDM-DB
Differenzdruck-Durchflussmesser
DDM-DB


Differenzdruck-Durchflussmesser

Hauptmerkmale

• Für Flüssigkeiten und Gase
• Montage: Zwischen Flansch oder Fittingteil
• DN40 bis DN200, oder ¼" bis 2" GAS
• Horizontaler oder vertikaler Einbau
• Ohne bewegliche Teile
• Materialien: Messing, Stahl, Edelstahl

Anwendungen

Diese Differenzdruck-Durchflussmesser sind die gängigsten. Sie werden bei allen Messungen von Flüssigkeiten, Gasen oder Dampf in verschiedenen Industrien eingesetzt.

Sie eignen sich für verschiedene Parameter und Bedingungen, von Standardbedingungen (Wasserversorgung, Schwimmbäder ...) bis hin zu Produkten unter hohem Druck und hoher Temperatur (Dampfleitungen, Kohlenwasserstoffe ...) sowie aggressiven Flüssigkeiten.

Sie sind kostengünstig und sehr zuverlässig bei der Messung von Erdgas oder feuchtem Gas. Der Differenzdruck- Durchflussmesser deckt einen großen Bereich an Durchmessern ab.

Beschreibung

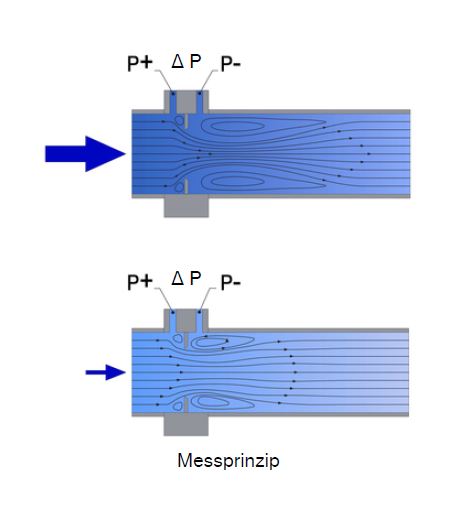

Das Gerät funktioniert nach dem Prinzip des Differenzdrucks, der proportional zum Quadrat des Volumenstroms durch die Rohrleitung ist. Die Durchflussmesser der Baureihe DDM bestehen aus einer Blende mit einer Öffnung, die in eine Armatur mit Flansch oder Verschraubung integriert ist. Die unteren und oberen Druckausgänge auf beiden Seiten der Blende können an einen Differenzdrucksensor angeschlossen werden. (Manometer, Druckschalter oder Transmitter).

Die Zuverlässigkeit der Messung hängt davon ab, ob am Kontrollpunkt ein konstanter Durchfluss vorhanden ist. Die Beruhigungsstrecken der Leitungen müssen aufwärts 6x DN und abwärts 4x DN betragen (DN = Nenndurchmesser des Rohrs).

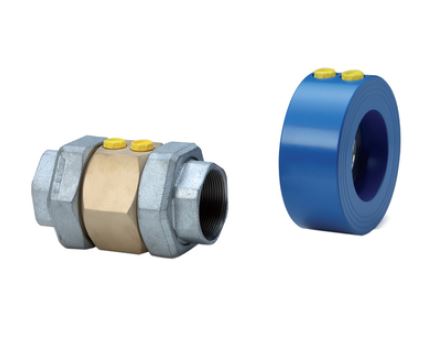

Mehrere Ausführungen in Stahl, Edelstahl oder Messing sind erhältlich:

DDM-DN Flansche nach DIN EN 1092-1
DDM-Gi Innengewinde nach DIN EN ISO 228
DDM-Ga Außengewinde nach DIN EN ISO 228
DDM-Rp Verschraubung nach DIN EN 10226-1 (ISO 7-1)

• Jedes BAMO Kirchner Instrument wird gemäß den geltenden CE-Vorschriften getestet.
• Die entsprechende Konformitätserklärung ist auf Anfrage erhältlich.
• Die aktuell gültige Fassung ist auf unserer Website verfügbar.
• Unser Kirchner Produktionszentrum ist nach DIN EN ISO 9001

Technische Daten

Messprinzip: Differenzdruckanschluss an der Blende
Druckunterschied Luft: 5...1000mbar; H₂O: 100...1000mbar
Ladungsverlust: Ca. 40% des Druckunterschieds
Druckfestigkeit: PN16 (Beachten Sie den zugehörigen Transmitter)
Umgebungstemperatur: -10...+70 °C
Temperatur des Mediums: Standard: -10...+70°C, max. 130°C (Isolierte Rohrleitung)
                                           Die Flüssigkeit darf nicht gefrieren.
                                           HT-Option bei über 130°C
Verbindungen:
Zwischen Flanschen: (DN) PN10 oder PN16 nach DIN EN 1092-1, Form A & B
Verbindungsstück: (Rp) Zweiteilig - Zylindrisches Innengewinde DIN EN 10226-1 (ISO 7-1)
Gewinde (Gi): Zylindrisches Gewinde DIN EN ISO 228
Außengewinde (Ga): Außengewinde der Befestigungsschraube nach DIN EN ISO 228 T1

Werkstoffe:
DDM-DN: Unterlegscheibe S355 (optional Edelstahl 1.4571)
                Korrosionsschutz: Epoxid-Einbrennlackierung, Satinblau RAL 5017
                Korrosionsklasse C2
                Blendenplatte: Edelstahl 1.4571 (316Ti)
DDM- Rp, Gi, Ga: Anschlüsse: Gusseisen, zinkbeschichtet für Rp
                            Blendenplatte: Messing
                            Dichtungen: NBR (Andere S/Dde)
