Messverstärker für Sensoren 0/4 - 20mA

• Mikroprozessorgesteuert
• Programmierbar / skalierbar
• Bargraph und Digitalanzeige
• Stromausfall-Messwertspeicher
• 4-fach Grenzwertüberwachung
• Sensorspeisung
• Hold-Funktion

• Kontinuierliche Anzeige und Grenzwertüberwachung für alle 0/4 - 20mA-Messsignale in Industrieanwendungen

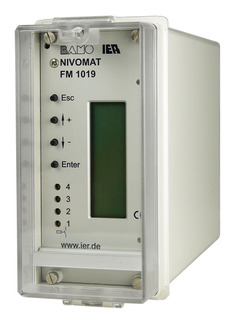

Der NIVOMAT FM 1019 ist ein mikroprozessor-gesteuerter Messverstärker für 0/4 - 20mA-Messsignale.
Er besitzt folgende Besonderheiten:

• Balkenanzeige 0 - 100% (1%-Schritte)
• 4½-stellige Digitalanzeige; Dezimalpunkt einstellbar
• Physikalische Einheit mA, %, ltr, m³, cm zuordenbar,
• Eingebaute Linearisierungsfunktion mit Tankvolumenberechung aus der Peiltabelle
• Eingebaute Quantisierungsfunktion (2%, 5%, 10%)
• 4x Relaisschwellwert-Verzögerungszeit und -Hysterese separat einstellbar
• Frei wählbare Zuordnung Messsignal (mA) zum Balkenanzeigewert, frei wählbare Zuordnung Balkenanzeige zum Digitalanzeigewert
• Hold-Eingang zum „Festhalten“ des Momentanwertes

Versorgungsspannung: 230V AC; wahlweise 24V DC
Anschlussleistung: ca. 8VA / ca. 8W
Sensorspeisung: 15V DC, max. Bürde 100Ω
Relaisausgänge: 4x pot. freie Wechsler, max. 250V AC, 115V DC max. 3A AC, 0,5A DC

Stromausgänge:
0 - 20mA, Bürde max. 400Ω; 0,5% Genauigkeit
4 - 20mA, Bürde max. 400Ω; 0,5% Genauigkeit

Spannungsausgang: 0 - 10V, Bürde min. 3,3kΩ; 1% Genauigkeit
Signalisierung: LCD-Panel mit Balken- und Digitalanzeige, Einstellmenü mit alphanumerischer Anzeige
Schaltzustandsanzeige: 4x LED
Temperaturbereich: -20...+60°C
Gehäuse: Europakarte für 19“ Rack oder Frontrahmeneinbaugehäuse 72x144mm
Schutzart: IP65oder Wandaufbaugehäuse IP55
