BSM 502
BSM 502
Bistabiler Schalter
BSM 502

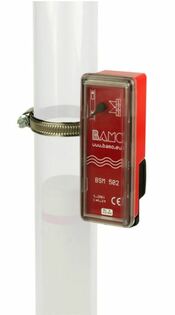

BSM 502 Bistabiler Schalter

Hauptmerkmale
  • Vibrationsfest
  • Betriebssicher
  • Verschiebbar
  • Mit Schaltstellungsanzeige
  • Universell bis Rohrdurchmesser 100mm
Anwendungen
  • Grenzwerterfassung an Behältern und Tanks
  • zur Min- / Max-Steuerung
  • Überfüll- und Trockenlaufschutz
Beschreibung

Ein magnetischer Schwimmer oder Gegengewicht betätigt berührungslos einen Mikroschalter im Gerät.
Wenn der Schwimmer bzw. das Gegengewicht den bistabilen Schalter passiert ändert der Kippschalter seine Position und bleibt in dieser Stellung stehen, bis er erneut passiert wird. Der Schalter funktioniert mit allen bei uns erhältlichen Schwimmern und Gegengewichten.
Er wurde konzipiert für den Anbau an Seilzug-Füllstandsanzeigen des Typ Stringline SFA..., Schauglas-Niveauanzeiger des Typ GNR5 / KNR oder Überstand-Füllstandanzeiger des Typ FS4.

Technische Daten

Nennspannung: 4V...250V AC, 4V...30V DC
Nennstrom: 1mA...3A (AC oder DC)
Schaltprinzip: magnetisch betätigter Mikroschalter mit Wechslerkontakt
Mindestabstand: 25mm zwischen zwei Schaltpunkten, dazu die Schalter jeweils um 90° versetzt montieren
Adernquerschnitt: 1,5mm²
Elektrischer Anschluss: 3-poliger Ventilstecker nach DIN EN 175301-803-A, zusätzlicher Schutzleiteranschluss (PE), Niederspannungsrichtlinien beachten
Umgebungstemperatur: -20°C...+90°C
Werkstoff: Polycarbonat (PC)
Befestigung: Edelstahl- oder Kunststoffschelle
Schutzart: IP65 nach EN 60 529

Bitte beachten!
Der bistabile Schalter ist für eine Anwendung mit 1mA bis 3A bei 4 bis 250V ausgelegt.
Allerdings darf der Schalter während seiner gesamten Verwendungsdauer nur in ein und demselben Schaltkreistyp eingesetzt werden!

Für den Einsatz im Ex-Bereich sprechen Sie uns an.

CE-Kennzeichen: Das Gerät erfüllt die gesetzlichen Anforderungen derzutreffenden EU-Richtlinien
