MAGTOP Snap 101/201
MAGTOP Snap 101/201
Bistabiler Schalter
MAGTOP Snap 101/201

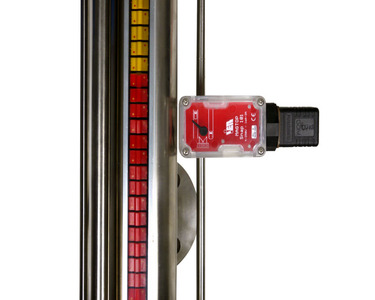

MAGTOP Snap 101
Bistabiler Schalter

Hauptmerkmale

Für Magnetklappenanzeiger MAGTOP

  • Verschiebbar
  • Vibrationsfest
  • Betriebssicher
  • Kleiner Schaltabstand
  • Beidseitig montierbar
  • Mit Schaltstellungsanzeige
Anwendungen
  • Grenzwerterfassung an Behältern und Tanks
  • zur Min- / Max-Steuerung
  • Überfüll- und Trockenlaufschutz
Beschreibung

An einem Magnetklappenanzeiger der Reihe MAGTOP angeschlossen dienen die bistabilen Schalter des Typs MAGTOP SNAP als Grenzwertschalter. Wird der bistabile Schalter von dem im Anzeiger innen laufenden Magnetschwimmer passiert, so ändert er seine Position und schaltet. Er kann nach Bedarf entlang des Anzeigebereichs frei angebracht werden und unter Berücksichtigung des Mindestabstands zwischen zwei Schaltern können so beliebig viel Grenzwerte erfasst werden.

Technische Daten

Schaltprinzip: Magnetisch betätigter Mikroschalter mit Wechslerkontakt
Schaltspannung: 4 - 250V AC; 4 - 30V DC
Schaltstrom: 1mA - 3A

Max. Flüssigkeitstemperatur:
MAGTOP Snap 101: +115°C
MAGTOP Snap 201: +160°C

Umgebungstemperatur: -20…+90°C

Gehäuse:
MAGTOP Snap 101: Polycarbonat, Schutzart IP65, 115x42x40mm
MAGTOP Snap 201: Aluminium, Schutzart IP65, 80x75x58mm

Elektrischer Anschluss: 3-pol. Gerätesteckanschluss DIN EN 175301
