INDUKTIVE LEITFÄHIGKEITMESSUNG BAMO TOR
INDUKTIVE LEITFÄHIGKEITMESSUNG BAMO TOR
Messfühler
INDUKTIVE LEITFÄHIGKEITMESSUNG BAMO TOR

Messfühler für induktive Leitfähigkeitsmessung

Hauptmerkmale
  • Für stark belastete Medien
  • Großer Messbereich
  • Alle Medienberührenden Teile aus Noryl
  • T-Montageteile in PVC, PP oder PVDF lieferbar
  • Elektroden ohne Medienberührung
  • Für Rohrleitungseinbau oder offenen Behälter
Anwendungen
  • Belastete Abwässer, z. B. in Chemie- und Papierindustrie
  • Sole-Messungen im Winterdienst
Beschreibung

Funktionsprinzip:
Die Messung erfolgt induktiv über Magnetkopplung zwischen Lösung und den Toroiden.
Es sind keine Elektroden vorhanden, bei denen es durch Belagbildung zu fehlerhafter Messung kommen kann.

Aufbau:
Die zwei Toroidalspulen sind in NORYL eingekapselt.
In der Sonde ist ein PT100-Fühler für die Temperaturkompensation eingebaut.
Bei der Tauchsondenausführung ist eine Vorverstärker-Box im Anschlusskopf integriert, die das Messsignal für den Messumformer verstärkt.
Bei der In-Line-Sonden-Ausführung wird die Vorverstärker-Box nach einer Kabellänge von 5m angeschlossen. Dann kann dort das aufgewertete Messsignal vom Messumformer abgegriffen werden.

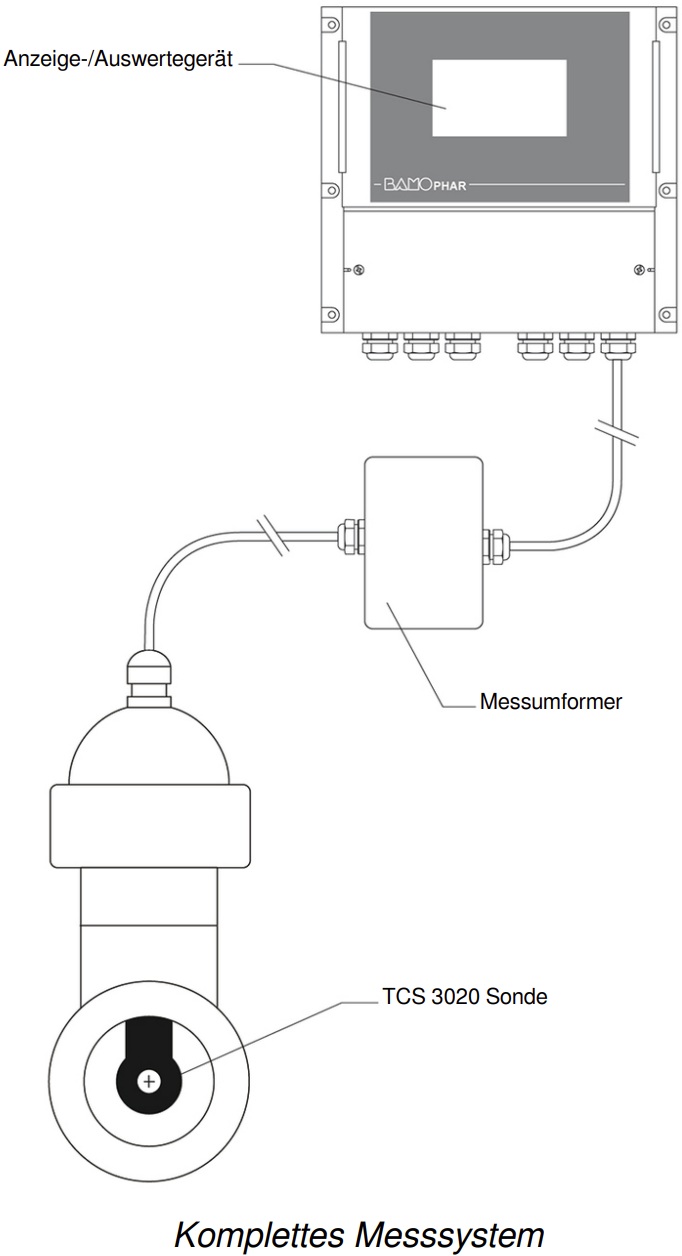

Die Systemkomponenten (Sonden, Vorverstärker und Messumformer) sind aufeinander abgestimmt und kalibriert.

Tauchsonde:
Die Messsonde ist am Ende eines PVC-Rohres befestigt. Sie ist mit einem verstellbaren Flanschanschluss ausgestattet und in Längen von 500mm bis 2000mm lieferbar.

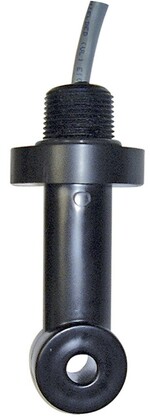

In-Line-Sonde für Rohrleitungen:
Die Sonde besitzt einen ¾“-NPT-Prozessanschluss und wird in ein Rohr-T-Stück (DN50) eingeschraubt.

Messumformer:
Die Leitwertsonde wird an den BAMOPHOX 322 TOR-Messumformer angeschlossen.
Dieser ist für den Schalttafeleinbau oder mit Wandaufbaugehäuse lieferbar.
Der BAMOPHOX 322 TOR-Messumformer besitzt alle Eigenschaften der BAMOPHOX-Familie.
Sein Messbereich ist auf 0 - 20mS, 0 - 200mS oder 0 - 2000mS einstellbar.
Eine automatische Temperaturkompensation erfolgt mittels den in der Sonde eingebauten PT100-Fühler.

Technische Daten

Messbereich (umschaltbar):
10μS - 2mS
10μS - 20mS
10μS - 200mS
10μS - 2000mS

Material: NORYL
max. zul. Temperatur: 105°C
max. zul. Druck: 10bar
Temperaturfühler: PT100 integriert
Kabellänge: 5m (bis Vorverstärker-Box)
