BAMOFLU 100
BAMOFLU 100
Paddelrad-Durchflussgeber

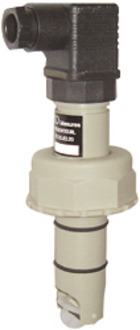

BAMOFLU 100

Paddelrad-Durchflussmessgerät

Hauptmerkmale

• Einsteck-Durchflussmessgerät
• Von DN15 bis DN200
• Messausgang: Rechteckimpulse
• Sonde aus Kunststoff- oder Edelstahl

Anwendungen

BAMOFLU wurde speziell für neutrale oder leicht aggressive Flüssigkeiten
entwickelt, die frei von Feststoffpartikeln sind (entmineralisiertes Wasser,
Schwimmbadwasser nach der Filterung usw.).

Beschreibung

Der Flüssigkeitsstrom bewirkt die Rotation eines Schaufelrades mit magnetischen
Einsätzen. Durch die Änderungen des Magnetfelds werden Impulse erzeugt, deren
Frequenz direkt proportional zur Durchflussgeschwindigkeit der Flüssigkeit ist.

Die Flüssigkeit kann bis zu 2% Schwebeteilchen (die jedoch unmagnetisch sein
müssen) enthalten, die Größe der einzelnen Schwebeteilchen darf jedoch 0,5mm
nicht überschreiten.
Die Viskosität der zu messenden Flüssigkeit kann zwischen 0,5 und 20 mm²/s
liegen, bei einem höheren Wert ist eine Kalibrierung des Durchflussmessers vor Ort
erforderlich.

Montagehinweise:
- Die Rohrleitung muss stets gefüllt sein
- Luftblasen vermeiden
- Die Fließgeschwindigkeit sollte zwischen 0,8 und 10 m/s liegen.
Die erforderlichen geraden Längen sind dem Handbuch zu entnehmen.

Technische Daten

Frequenzausgang: 38...45Hz (Einbau-/Mediumabhängig)
                                  Rechtecksignal 7...30V DC
Stromversorgung: 7...30V DC / 30mA geregelt
                                 Sensor ist vor Falschpolung geschützt
Messbereich: 0,8...10m/s
Genauigkeit: ±1%
Reproduzierbarkeit: ±0,5%
Linearität: ±1%
Maximaler Druck: 10bar / 20°C (PPH - PVDF)
                                 25bar (Edelstahl 316), (Befestigungsschraube aus Edelstahl)
Max. Temperatur: 40°C (PVC) / 85°C (PPH) / 100°C (PVDF, Edelstahl 316L)
Körper: PPH – PVDF – Edelstahl 316
Schaufelrad: E-CTFE (Halar)
Achse: Keramik (Al₂0₃)
Dichtungen: FPM (Standard) – EPDM (auf Anfrage)
Steckverbindung: DIN 43 650; Schutzart IP65

CE-Kennzeichen: Das Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden EU-Richtlinien
