Wiederstands-/Leitfähigkeitsmessgerät BAMOPHOX 322

Hauptmerkmale
  • Messung der Leitfähigkeit oder des Flüssigkeitswiderstands
  • Alphanumerische Anzeige mit Hintergrundbeleuchtung
  • Gleichzeitige Anzeige von Messwert und Temperatur
  • Logger-Funktion (Datenspeicher) auf Multi Media Card (optional)
  • RS422-Schnittstelle, J-BUS Protokoll (optional)
Anwendungen
  • Leitfähigkeits- / Flüssigkeitswiderstandmessung incl. Temperaturkompensation in Industrieanwendungen
Beschreibung

Das BAMOPHOX 322-Messgerät ist ein universell einsetzbares Leitfähigkeitsbzw. Flüssigkeitswiderstandsmessgerät mit umfangreichen Einstellmöglichkeiten.
Über die Funktionstasten auf der Frontplatte können die Parameter für die Alarmgrenzwerte, die Hysterese, der Analogausgang, die Temperaturkompensation, die Relaissimulation etc. eingestellt werden.
Der Status für die Alarmgrenzwerte wird über LEDs links neben der Anzeige
wiedergegeben.

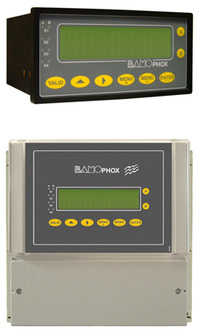

Es ist als Wandaufbau- oder Schalttafeleinbaumessgerät lieferbar.

Mit dem optional lieferbaren Daten-Logger können ca. 150.000 Messwerte auf einer speziellen MMC-Karte aufgezeichnet werden. Je nach eingestelltem Messintervall können damit die Werte für Leitwert / Widerstand und Temperatur über ein Zeitraum von 100 bis zu 6000 Tagen aufgezeichnet werden.

Das BAMOPHOX 322-Messgerät ist auch als Erweiterungsgehäuse ohne Anzeige lieferbar, mit dem eine zweite Messwerterfassung realisiert werden kann. Die Anzeige des aktuellen Messwertes der zweiten Messstelle erfolgt dann iin der zweiten Zeile des Hauptgerätes. Die Kommunikation zwischen den beiden Geräten erfolgt über eine 4-Drahtverbindung (max. Kabellänge 500m).
Die Parametereinstellung der zweiten Messwerterfassung (mit Taster A / BUmschaltung auf der Frontplatte) und die Aufzeichnung deren Logger-Daten erfolgen durch das Hauptgerät.

Technische Daten

Spannungsversorgung: 230V / 50 - 60Hz, andere auf Anfrage, Stromverbrauch ca. 10VA
Relaisausgang: 3 potentialfreie Schließer-Kontakte
Genauigkeit: +0,03% oder +3°C

Ausgang Temperatur:
0/4 - 20mA Analogausgang (maximale Bürde: 600Ω)
Messbereichsfenster 0 - 100°C einstellbar, galvanisch getrennt

Messwertausgang:
2x 0/4 - 20mA Analogausgang, Widerstand oder Leitfähigkeit / Temperatur: Messbereichsfenster einstellbar, galvanisch getrennt

Messbereiche:
0 - 2μS, 0 - 20μS, 0 - 200Ω , 0 - 200MΩ
0 - 2mS, 0 - 20mS, 0 - 200mS, 0 - 2000mS

Schaltleistung: 277V / 3A AC, 30V / 3A DC

Grenzwerte:
3 unabhängige Grenzwerte,
Hysterese einstellbar von 0 - 100%
Anzug- / Abfallverzögerung einstellbar (0 - 9999s)

Temperaturkompensation:
automatisch: über 3-Leiter-Pt100-Sonde,
Bereich von 0 - 100°C
manuell: einstellbar zwischen 0 und 100°C

Anzeige:
LCD mit Hintergrundbeleuchtung, 2 Zeilen mit je maximal 16 alphanumerischen Zeichen
LED-Anzeige für Alarm Status

Messwert-Anzeige: Leitwert oder Flüssigkeitswiderstand (Geräteabhängig) und Temperatur in °C
Elektrischer Anschluss: interne Anschlussklemmen, BNC-Stecker (Sensoranschluss)
Bedienung: per Tastatur, 8 Tasten auf der Vorderseite, Passwortschutz
Abmessung / Gehäuse: für Schalttafeleinbau, Frontseite IP65, 72x144mm für Wandmontage
Schutzart: IP65

Option:
Kommunikation: Ausgang RS422, Verbindung J-Bus, Binary-Slave-Modus, 2400 - 9600Baud

Aufzeichnung:
automatische Speicherung des Mittelwertes im programmierten Intervall, MMC-Karte
(Multi Media Card) für maximal 150.000 Messwerte, zum Auslesen der Daten wird ein externes Kartenlesegerät benötigt.
