Innovative Messtechnik für Füllstand, Trübung und Analyse in Flüssigkeiten
Sie sind hier Startseite » Produkte » Füllstand » NIVOMAT FSD
Produkte 583-50
NIVOMAT FSD
NIVOMAT FSD
Füllstandsonde
NIVOMAT FSD

NIVOMAT FSD

Hauptmerkmale

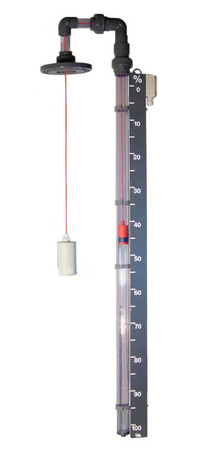

Zum Anbau an Seilzug-Füllstandanzeige STRINGLINE SFA...

  • Kontinuierliche Füllstandsmessung mit Auflösung 2% oder 5%
  • Einfache Kombination optischer Vor-Ort-Anzeige un delektrischer Fernanzeige
  • Leicht nachrüstbar
  • Prozessorgesteuerte Messung
  • Fehlersignal bei Messbereichsüberschreitung
Anwendungen
  • Für Seilzug-Füllstandanzeigen
Beschreibung

An eine Seilzug-Füllstandsanzeige des Typ STRINGLINE SFA montiert liefert die
Füllstandsonde NIVOMAT FSD ein eingeprägtes 4 - 20mA-Signal.
Die im inneren des Messsondenrohrs integrierte Messkette reagiert auf den im
Gegengewicht der Seilzug-Füllstandsanzeige integrierten Schaltmagneten.
Der in der Sonde integrierte Prozessor ermittelt anhand der Messungen, den
aktuellen Füllstand und gibt ihn dann als Analogsignal wieder.

Technische Daten

Spannungsversorgung: 12 - 28V DC
Ausgang: 4 - 20mA, in Schritten zu 2% oder 5% vom Messbereich; Zweileiteranschluss
Umgebungstemperatur: -20...+60°C
Auflösung: 2% oder 5%

Min. Messbereich:
Auflösung 2%: 1300mm
Auflösung 5%: 500mm

Max. Messbereich:
Auflösung 5%: 8900mm
Auflösung 2%: 8900mm

Wiederholgenauigkeit: ca. 5mm
Messleitung: abgeschirmte Leitung, min 0,5mm²
Länge des Skalenteils: Messbereich + 100mm (siehe Zeichnung nächste Seite)
Skalenteilung: 0 - 100%, andere auf Anfrage

CE-Kennzeichen: Das Gerät erfüllt die gesetzlichen Anforderungen der
zutreffenden EU-Richtlinien
