Optisch-akustische Signaleinrichtung für potentialfreie Grenzwertkontakte.

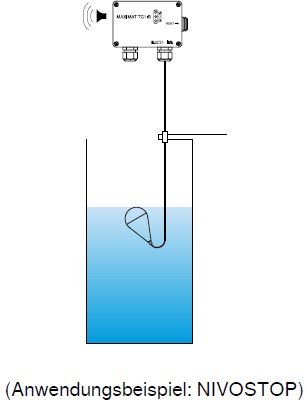

Auswertung und Weiterverarbeitung für Schwimmerschalter (z. B. Nivostop SS2), Bistabile Schalter (z.B. BSM502) oder Magnetschwimmerschalter (z. B. MNR7).
Der MAXIMAT TC1B ist eine Signaleinrichtung für einen im Alarmfall öffnenden Kontakt, mit optischem und akustischen Signal.
Wird von dem angeschlossenen Geber ein Alarmsignal ausgegeben, so wird dies durch den MAXIMAT TC1B optisch und / oder akustisch signalisiert.
Durch den eingebauten Reset-Taster kann die Hupe quittiert werden.
Versorgungsspannung: 230V AC ±10% / 50...60Hz, 24V DC
Anschlussleistung: ~2W / ~2VA
Relaisausgang: Wechslerkontakt, potentialfrei, AC: max. 230V, 3A
Beachten:
im Betrieb ist das Ausgangsrelais angezogen (Kontakt C mit NO verbunden), bei Alarm u. bei Spannungsausfall ist es abgefallen
(Kontakt C mit NC verbunden). Das Relais bleibt abgefallen solange der Alarm ansteht, es ist nicht quittierbar.
Eingang Öffnerkontakt E1: Reagiert auf einen im Alarmfall öffnenden Kontakt, Kontaktabfragespannung/-strom 15V / 26mA,
Schaltschwelle 19mA
Elektrischer Anschluss: Anschlussklemmen IP20, Schraubanschluss, Leitungsquerschnitt max. 2,5mm²
Verzögerung: ca. 1 Sekunde
Signalisierung: 1x LED grün LED für "Betrieb"
1x LED rot LED für "Alarm"
1x LED gelb "Alarm unquittiert"
1x Piezo-Signalgeber für Alarm, quittierbar
Umgebungstemperatur: -20…+60°C
Gehäuse: Für Wandaufbau, IP65 nach EN 60 529, Polycarbonat
Abmessungen: 120x80x55mm
Bedienelement: Test-/Reset-Taster für Testfunktion und Alarmquittierung
CE-Kennzeichen: Das Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden EU-Richtlinien
