• Für Flüssigkeiten
• DN50 bis DN200, oder ¼" bis 2"
• Horizontaler oder vertikaler Einbau
• Überwachung des Durchflusses von Wasser, Ölen und neutralen Flüssigkeiten
• Mikro-Umkehrschalter (oder NO/NF)

Differenzdruck-Durchflussschalter werden zur Überwachung der Durchflussmengen von Wasser, Öl und neutralen Flüssigkeiten verwendet.
Der Differenzdruck-Durchflussmesser deckt einen großen Bereich an Durchmessern ab.

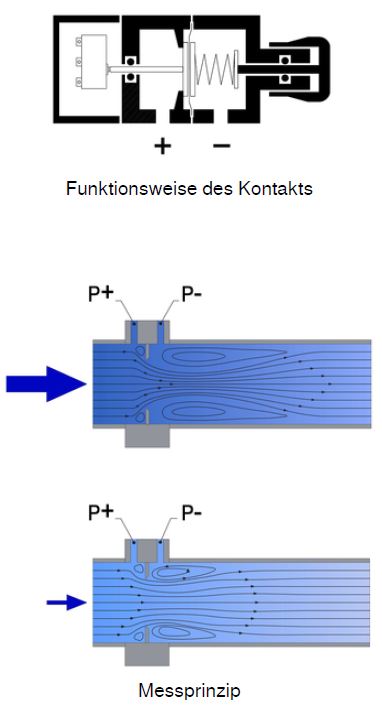

Das Gerät arbeitet nach dem Prinzip des Differenzdrucks, der proportional zum Quadrat des Volumenstroms durch die Rohrleitung ist. Die Durchflussmesser der Baureihe DDM bestehen aus einer Blende mit einer Öffnung, die in eine Armatur mit Flansch oder Verschraubung integriert ist. Ein robuster Blendenmessmechanismus ist in den Durchflussmesser integriert. (DS31) Der Differenzdruck erzeugt einen Druck der Membran auf die Federn, die den Messbereich definieren. Ein an der Membran angebrachter Schaltkolben betätigt einen Kontakt. Der Anwender stellt den Schaltpunkt ein, der sich zwischen 30 und 100 % des Durchflussbereichs befindet.

Die Messgenauigkeit hängt davon ab, ob am Kontrollpunkt ein konstanter Fluss vorhanden ist.
Die Beruhigungsstrecken müssen aufwärts 6x DN und abwärts 4x DN betragen (DN = Nenndurchmesser des Rohrs).

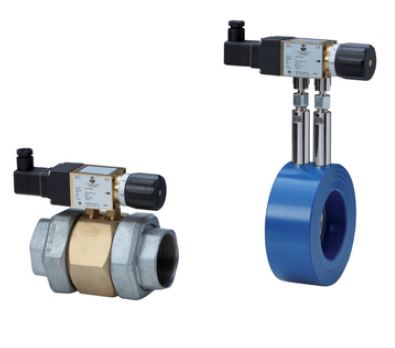

Verschiedene Ausführungen in Stahl, Edelstahl oder Messing sind erhältlich:

DDW-DN Flansche nach DIN EN 1092-1
DDW-Gi Innengewinde nach DIN EN ISO 228
DDW-Ga Außengewinde nach DIN EN ISO 228
DDW-Rp Verschraubung nach DIN EN 10226-1 (ISO 7-1)

• Jedes BAMO Kirchner Instrument wird gemäß den geltenden CE-Vorschriften getestet.
• Die entsprechende Konformitätserklärung ist auf Anfrage erhältlich.
• Die aktuell gültige Fassung ist auf unserer Website verfügbar.
• Unser Kirchner Produktionszentrum ist nach DIN EN ISO 9001

Einstellbereich: 30 bis 100% des Durchflussbereichs
Überwachungszeitraum: 1: 3
Umgebungstemperatur: 0...+80 °C
Temperatur des Mediums: Standard: 0...+80°C, max.100°C (Isolierte Rohrleitung)
Betriebsdruck: Max. 16bar
Differenzdruck: 600mbar
Wiederholgenauigkeit: 3% der gesamten Skala
Hysterese: 5% bei maximalem Durchfluss, 10% bei minimalem Durchfluss

Verbindungen:
Zwischen Flanschen (DN): PN10 oder PN16 nach DIN EN 1092-1, Form A & B
Verbindungsstück (Rp): Zweiteilig - Zylindrisches Innengewinde DIN EN 10226-1 (ISO 7-1)
Gewinde (Gi): Zylindrisches Gewinde DIN EN ISO 228
Außengewinde (Ga): Zylindrisches Gewinde DIN EN ISO 228

Werkstoffe:
DDW- DN: Unterlegscheibe S355 (Option Edelstahl 1.4571)
                    Korrosionsschutz: Epoxid-Einbrennlackierung, Satinblau RAL 5017
                    Korrosionsklasse C2
                    Blendenplatte: Edelstahl 1.4571 (316Ti)
DDW- Rp, Gi, Ga: Anschlüsse: Gusseisen, zinkbeschichtet für Rp
                              Blendenplatte: Messing
                              Dichtungen: NBR (Andere S/Dde)
DS31: Druckkammer: Messing
              Membran: FPM
              Anschluss: Messing

KONTAKTEIGENSCHAFTEN
Messbereich: 0...600mbar
Maximaler statischer Druck: Max. 16bar
Umgebungstemperatur: Max. 80°C
Temperatur des Mediums: Max. 80°C
Messkammer: Messing
Membran: NBR oder FPM; Einstellbar von 30 bis 100% des Bereichs
Kontaktart: Mikroschalter, Wechsler oder NO / NC
Hysterese: 2 %
Schutz: IP 54
Schaltleistung: 250V AC / 3A / 500VA max.; 30V DC / 0,4A / 10W max.
Verbindung: 3-poliger Stecker DIN EN 175301-803-A oder PE, M16 x 1,5, Kabel Länge 2,5m

Messbereich: 0...600mbar
Maximaler statischer Druck: Max. 16bar
Umgebungstemperatur: Max. 80°C
Temperatur des Mediums: Max. 80°C
Messkammer: Messing
Membran: NBR oder FPM; Einstellbar von 30 bis 100% des Bereichs
Kontaktart: Mikroschalter, Wechsler oder NO / NC
Hysterese: 2 %
Schutz: IP 54
Schaltleistung: 250V AC / 3A / 500VA max.; 30V DC / 0,4A / 10W max.
Verbindung: 3-poliger Stecker DIN EN 175301-803-A oder PE, M16 x 1,5, Kabel Länge 2,5m
