• Für Flüssigkeiten
• DN15 bis DN200
• Vertikale und horizontale Montage
• Viskositätsunabhängig
• Optionen: Kontakte, 4...20mA, EX-Ausführung

Der Klappendurchflussmesser ist überall dort ideal, wo ein robustes, zuverlässiges und kostengünstiges Gerät zur Visualisierung und Überwachung von Durchflüssen benötigt wird.

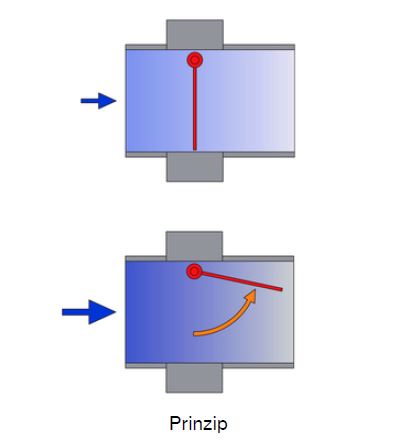

Die Durchflussmesser der KLA-Serie basieren auf demselben Prinzip wie die KFS-Serie. Eine Klappe schwenkt im Inneren des Körpers proportional zur Durchflussmenge.

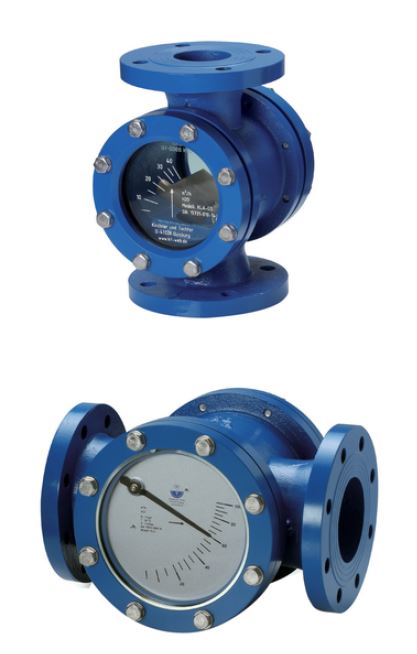

Bei der KLA-GS-Version ist die Klappe durch zwei Glasschirme auf der Vorder- und Rückseite des Geräts direkt sichtbar. Die Skala ist auf dem Zifferblatt auf der Vorderseite eingraviert. Bei dieser kostengünstigen Variante wird die zirkulierende Flüssigkeit direkt visualisiert.
In der Standardversion KLA überträgt ein Magnet die Bewegung der Klappe auf einen Zeiger, der in einem äußeren Gehäuse positioniert ist.
Zur Automatisierung kann dieses Modell ausgestattet werden mit:
- 1 oder 2 induktive Kontakte
- 1 Analogausgang 4...20mA, der von einem Winkelkonverter erzeugt wird, der ein zum
    Drehwinkel proportionales Signal liefert. Dieses Signal lässt sich dann linearisieren.

Die verschiedenen Modelle

Prozessanschlüsse: DN 15 - 200 / 1“ – 8“, nach DIN EN 1092-1 bis 3; Optional: ANSI B16.5 150 lbs
Druckbereiche: Standard PN10, (Sonderausführung: PN6)
Korrosionsschutz: Epoxy-Pulverbeschichtung, blau glänzend (RAL 5017), Isolierung: Isopren-Kautschuk NR, Korrosionsschutzklasse: C3
Medientemperatur ¹⁾: Max. 100°C / Standard; 90°C max. / Mit Isolierung aus Isoprenkautschuk NR; 150°C / Sonderanfertigung
Umgebungstemperatur: Max. 90°C
Messbereich: 1:10
Genauigkeit: 5% vom Skalenendwert
Schutzart: IP 54, IP53 (Kontakt)

Eigenschaften der IK- & IKS-Kontakte
IK 2-Draht-Technologie (Namur)
(BI1-HS540-Y1)
Typ Bistabil (NO/NF)
Versorgungsspannung 8,2V DC (NAMUR)
8...20V DC (Sonstige) max.
Verbrauch ≥2,1mA
≤1,2mA
Wiederholgenauigkeit ≤2% vom Skalenendwert
Temperaturdrift ≤ ±10%
Hysterese 1...10%
Temperaturbeständigkeit -25...+70 °C
Zertifizierung Nach KEMA 02 ATEX 1090X
Ex-Kennzeichnung Ex II 2 G Ex ia IIC T6 Gb / II 1 D Ex ia IIIC T95°C Da
SIL Systemkritikalität: Gemäß IEC 61508 SIL 3 und PL
Schutzart IP 67
MTTF Lebensdauer: 6198 Jahre nach SN 29500
(Ed. 99) 40°C
Elektrischer Anschluss Kabel Ø3mm, blau, Lif9YYW, PVC, Länge 2 Meter
Querschnitt: 2x0.14mm²
IKS 3-Draht-Technologie
(BI1-HS540-AP6X)
Typ PNP, bistabil (NO/NF)
Versorgungsspannung 10...30V DC
Wiederholgenauigkeit ≤2% vom Skalenendwert
Temperaturdrift ≤ ±10%
Hysterese 3...15%
Nennstrom DC ≤100mA
Leerlaufstrom ≤15mA
Reststrom ≤ 0,1mA
Temperaturbeständigkeit -25...+70°C
Schutzart IP67
MTTF Lebensdauer: 2283 Jahre nach SN 29500
(Ed. 99) 40°C
Elektrischer Anschluss Kabel Ø3mm, grau, Lif9Y-11Y, PUR, Länge 2 Meter
Querschnitt: 3x0,14mm²

Eigenschaften des analogen EM-Ausgangs
EM-Ausgang 4...20mA, 3-Draht
Genauigkeit ±1%
Temperaturdrift <50ppm/K
Betriebstemperatur -20...+70°C
Betriebsspannung (Ub) 12...36V DC
Last-Impedanz 300Ω / Ub = 24V
50Ω / Ub = 12V
Verbrauch <0,2W, Ausgang ohne Last
Mess-Zyklus 250ms
Lebensdauer >10⁶ Zyklen
Schutzart IP 64

¹⁾ Die zu messende Flüssigkeit darf nicht gefrieren.
