Produkte 410-03
TURBISWITCH GS5

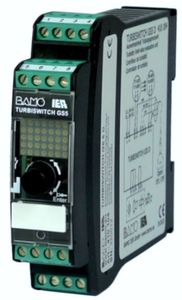

TURBISWITCH GS5
Auswerteeinheit Trübungsgrenzwert
TURBISWITCH GS5



Hauptmerkmale
  •  Preisgünstige Trübungsgrenzwerterfassung
  •  3 einstellbare Grenzwertbereiche (LOW / MEDIUM / HIGH)
  •  Einstellbare Verzögerungszeit und Hysterese
  •  2x potentialfreier Grenzwertkontakt (Schließer)
  •  1x potentialfreier Störungskontakt
Anwendungen

In Verbindung mit den entsprechenden Messwertaufnehmern
TURBISWITCH CP5 oder TURBISWITCH GA.

Durchbruch-Überwachung von:
- Filterpressen
- Ultrafiltration
- Umkehr-Osmose
Überwachung von:
- Zentrifugen/Separatoren
- Rücklaufkondensat gegen Produkteinbruch
- Prozesswasser/Abwasser
Phasenkontrolle von:
- Produkt/Klarphase
Schlammpegelerfassung in:
- Absetzbecken
- Sedimentationsbehältern
Und vieles mehr...

Beschreibung

Die Auswerteeinheit TURBISWITCH GS5 in Verbindung mit den zugehörigen Messwertaufnehmern ist
eine optische Trübungsmessung zur Ermittlung von Feststoffanteilen in einem flüssigen Medium.
Das Trübungssignal wird als einstellbarer Grenzwert über die Auswerteeinheit ausgegeben.
Die Trübungsmessung basiert auf dem optischen Absorptionsverfahren, d. h. sie reagiert auf Lichtverlust
durch ungelöste Feststoffe in der Flüssigkeit.
Durch getaktetes Infrarotlicht ist die Messung unempfindlich gegen Fremdlicht.
Bei Über- bzw. Unterschreiten des eingestellten Trübungswertes reagieren die Ausgangsrelais im
TURBISWITCH GS5 entsprechend der gemachten Einstellungen.

Eine Trübungskontrolleinheit besteht aus:

Auswerteeinheit TURBISWITCH GS5
Eintauchsonde CP5 (425-03), abwärtskompatibel zu CP2 (425-02)

oder

Auswerteeinheit TURBISWITCH GS5
Trübungsarmatur TURBISWITCH GA... zum Einbau in Rohrleitungen (422-01)

Die Trübungsarmaturen TURBISWITCH GA... aus Kunststoff oder Edelstahl können in Rohrleitungen
von DN15 bis DN125 eingebaut werden.
Die Trübungsarmaturen TURBISWITCH GA... aus Kunststoff oder
können in Rohrleitungen von DN15 bis DN125 eingebaut werden.

Technische Daten

Versorgungsspannung: 100...240V AC / 50...60Hz (TURBISWITCH GS5 G)
                                      oder 10...30V DC und 12...24V AC (TURBISWITCH GS5 D)
Leistungsaufnahme: 1 - 5W
Umgebungstemperatur: -10...+45°C
Ausgangsrelais: 2x potentialfreier Grenzwertkontakt (Schließer)
                          (Grenzwert überschritten, Grenzwert unterschritten)
                          1x potentialfreier Störungskontakt (Schließer)
Bei abgeschalteter Versorgungsspannung sind alle Kontakte geöffnet!

Schaltleistung Ausgangsrelais: 250V AC, 3A / 30V DC, 1A
Hinweis: Kontakte sind nicht gegen Überlast gesichert! Externe Schutzeinrichtung vorsehen!

Abmessungen Gehäuse: 22,5x100x122mm
Abmessungen Hutschiene: 35x7,5mm (DIN EN 60715)
Schutzart: IP40
Anschlussklemmen: Schraubanschluss, max. 1,5mm²
Grenzwerteinstellung: 0...100% in 3 Messbereichen (abhängig vom Feststoffanteil),
                                    LOW (5%-Schritte), MEDIUM (2%-Schritte), HIGH (1%-Schritte)
Rückstellhysterese: Einstellbar von 1...25% des eingestellten Grenzwerts
Kabellänge: Max. 100m zwischen Sensor und Auswerteeinheit
Anzeige: 2½-stellige 5x7 LED-Punktmatrixanzeige
Einstellungen: Dreh-/Druckschalter auf Frontplatte
Schaltverzögerung: einstellbar 0,1...9,9 Sekunden

CE-Kennzeichen: Das Gerät erfüllt die gesetzlichen Anforderungen der zutreffenden EU-Richtlinien.
