BAMONIV
BAMONIV

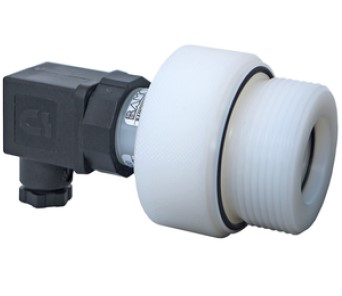

Hydrostatischer Füllstandsensor
BAMONIV

Hauptmerkmale
  • Für aggressive Medien
  • Keramische Messzelle (99,9%)
  • Messgenauigkeit 0,35% vom Skalenendwert
  • Für Messbereiche von 0...60mbar bis 0...1bar Wassersäule
  • PVDF-Prozessanschluss G1 1/2"
Anwendung

- Treibstoffe, Öle
- Viskose und pastöse Medien
- Ätzende, saure oder basische Medien

Beschreibung

BAMONIV wurde speziell für die Füllstandsmessung an aggressiven, viskosen
oder kontaminierten Medien in drucklosen Tanks entwickelt.
Das Gerät arbeitet nach dem Prinzip der hydrostatischen Druckmessung. Der auf
den Sensor ausgeübte Druck steigt mit dem Medium. Der Sensor ist in eine
Keramikzelle integriert und liefert ein 4-20 mA-Signal, proportional zum Füllstand.
Der BAMONIV wird im unteren Teil des Tanks montiert und mit einem
Steckerausgang oder einem PVC-Kabel geliefert.

Technische Daten

Messbereich: 0- 0,06bar / 0 - 1bar
Langzeitstabilität: < ±0,1% vom Skalenendwert
Genauigkeit: gemäß IEC 60770
Material:
Messzelle Keramik Al₂O₃ 99,9%
Prozessanschluss PVDF
Dichtung FPM / FKM / Viton (weitere auf Anfrage)
Prozessanschluss: G1½“
Elektrischer Anschluss: ISO 4400 oder Kabelausgang (2m)
Versorgungsspannung: 9...32V DC
Ausgangssignal: 4 - 20mA, 2-Drahtanschluss
Maximale Bürde: bei 20mA, Rmax = [(Vs - Vs min) / 0,02] Ω
Elektrischer Schutz: Verpolungsschutz, Kurzschlusssicher
Elektromagnetische Verträglichkeit: gemäß EN 61326
Reaktionszeit: ≤7 Sekunden
Zulässiger Überdruck: 8x Skalenendwert
Medientemperatur: -40...125°C
Temperaturkompensation: -20...85°C
Temperaturdrift: < ±0,1% vom Skalenendwert /10K
Umgebungstemperatur: -40...+85°C
Lagertemperatur: -40...+100°C
Masse: ca. 200g

CE-Kennzeichen: Das Gerät erfüllt die gesetzlichen Anforderungen der
zutreffenden EU-Richtlinien

Für den elektrischen Anschluss wird ein abgeschirmtes Kabel empfohlen
