• Überwachung des Absinkens eines
  Flüssigkeitspegels
• Einfache Funktionsweise
• Robust und kompakt
• Simple Funktionsprüfung
• Erhältlich in PP oder PVDF

• Detektion des Absinkens eines Flüssigkeitspegels z.B. in Galvanikbädern
• Schutz vor Überhitzung aufgrund von Leckagen und/oder Verdunstung oder
   Störungen der Füllmengenregelung

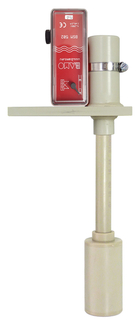

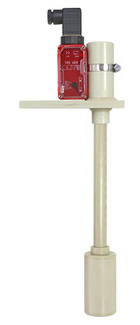

SECURICUVE ist ein kompakter und robuster Füllstandswächter, der dazu dient,
sinkende Füllstände in offenen Behältern zu erkennen.
Hergestellt aus PPH oder PVDF für maximale Beständigkeit, ist dieses Gerät für
aggressive Flüssigkeiten geeignet.
Seine einfache Installation und Funktionsprinzip machen ihn zu einer praktischen
und zuverlässigen Lösung, um die Sicherheit von Prozessbehältern oder anderen
industriellen Prozessen zu erhöhen.

Funktionsprinzip und Aufbau (Bild1):
Ein Schwimmer (1), der fest mit einer Schubstange (2) verbunden ist, wird mittels
einer Führung (3) in einem Gehäuse (4) bewegt.
Der Auftrieb der Flüssigkeit hält das Ganze in der oberen Position (a).
Fällt der Pegel (b) ab, bewegt sich der Schwimmer nach unten (5).
Der BSM (6), der am Gerät angebracht wird, ändert bei Unterschreiten des Pegels
(Senken des Schwimmers) seinen Schaltzustand.

Funktionstest:
Zum Funktionstest ist es ausreichend, den Schwimmer anzuheben. Der
Stellungsanzeiger am Kontakt schaltet dann um.
Zur Gewährleistung einer ordnungsgemäßen Funktion empfehlen wir regelmäßig
Funktionstests.

Schwimmer, Schubstange, Führung, Gehäuse: PPH oder PVDF
Umgebungstemperatur (max.): 105°C (PPH) / 140°C (PVDF)
Überdruck: atmosphärisch

Befestigung: PPH- oder PVDF-Träger

BSM 501 (nicht inklusive)

Nennspannung: 4...250V AC, 4...30V DC
Nennstrom: 1mA...3A (AC oder DC)
Kontakt: bistabiler Wechselkontakt (Mikroschalter)
Stecker: DIN 43650
Elektrischer Anschluss: Adernquerschnitt max.1,5mm²
Kabelausgang: PG 13,5
Umgebungstemperatur: -20...+90°C
Gehäuse: Polycarbonat, IP65
