Innovative Messtechnik für Füllstand, Trübung und Analyse in Flüssigkeiten
Sie sind hier Startseite » Produkte » Trübung » TURBISWITCH GA5
Produkte 422-03

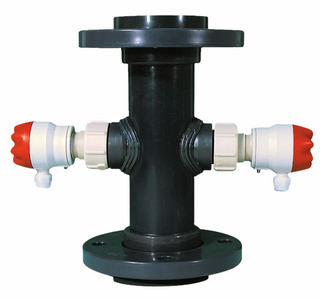

TURBISWITCH GA5
TURBISWITCH GA5
Messwertaufnehmer Trübungsgrenzwert, Rohrleitungeinbau
TURBISWITCH GA5

TURBISWITCH GA5

Hauptmerkmale
  • Trübungsgrenzwerterfassung zum Einbau in Rohrleitungen
  • Werkstoffe PVC oder PP
  • Großer Bereich von Nennweiten (DN15 - DN100)
  • Inline- oder By-Pass-Montage
Anwendungen

In Verbindung mit Auswerteeinheit TURBISWITCH GS4 / GS5:

  • Filterkontrolle
  • Filterdurchbruchüberwachung
  • Rückspülkontrolle
  • Phasenseparation
  • Und vieles mehr....
Beschreibung

Trübung wird durch Partikel in einer Flüssigkeit verursacht.
Dieser für den Einbau in Rohrleitungen konzipierte Messwertaufnehmer TURBISWITCH
GA5 misst die Trübung des durchfließenden Mediums optisch.
Dazu wird eine Durchlichtmessung angewandt, bei der sich Sender und Empfänger
gegenüber stehen.
Die Absorption des gesendeten Lichts wird durch die Auswerteeinheit TURBISWITCH
GS4 / GS5 erfasst und der voreingestellte Grenzwert präzise überwacht.
Die messbaren Trübungswerte sind stark abhängig vom Prozessmedium und der
Nennweite des Messwertaufnehmers.
Die erfassbare Trübung liegt im Bereich von ca. 50 bis max. 10.000 FAU.

Eine Trübungskontrolleinheit besteht aus:
- Auswerteeinheit TURBISWITCH GS4/GS5
- Trübungsarmatur TURBISWITCH GA... mit montiertem Sender (TT-HDR) undEmpfänger (TR-HDR)

Technische Daten

Werkstoff: PVC, PP

Prozessanschluss:
- beidseitige Verschraubung
- beidseitige Bundbuchse mit Losflansch nach DIN 2642

Nennweite: DN15 - DN100 (Verschraubung nur bis DN80)
Betriebstemperatur: PVC: +5°...+60°C, PP: +5°...+80°C (siehe Druck-Temperatur-Diagramm auf Seite 3)
max. Betriebsdruck: PVC: 4bar, PP: 5bar (siehe Druck-Temperatur-Diagramm auf Seite 3)
Dichtringe: EPDM, andere Dichtungen auf Anfrage
Armatur wird komplett mit Sender (TT-HDR) und Empfänger (TR-HDR) ausgeliefert.
Hinweis: Die Armatur ist nicht nach Aseptik-Standards konstruiert

Produkte 422-03
28/06/2024 12:06
Messwertaufnehmer Trübungsgrenzwert, Rohrleitungeinbau
TURBISWITCH GA5
