Produkte 530-11

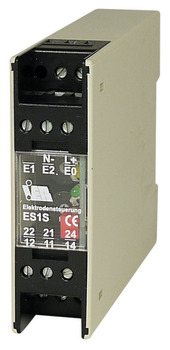

ES1S
ES1S
Elektrodensteuerung
ES1S
ARCHIV

Füllstandsregelung

Hauptmerkmale
  • Konduktive Füllstandsregelung für elektrisch leitfähige Flüssigkeiten
Anwendungen

Mit entsprechenden Elektroden als Grenzwertgeber für:

  • Wasser, Abwasser
  • Säuren, Laugen
  • Gelöste Salze
Beschreibung

Die Elektrodensteuerung ES1 arbeitet nach dem konduktiven Prinzip, d.h. es wird die elektrische Leitfähigkeit der zu überwachenden Flüssigkeiten als elektrische Verbindung zwischen den eingetauchten Elektroden genutzt.

Anwendungsgrenzen
Konduktive Füllstandsregelungen eignen sich nicht für Flüssigkeiten, die öl- oder fetthaltig sind oder bei denen sich elektrisch isolierende Ablagerungen bilden können.

Messbereiche
Die Elektrodensteuerung ES1 kann bei Flüssigkeiten eingesetzt werden, deren Widerstand zwischen den Elektroden kleiner als 150kΩ ist. (max. Kabellänge beachten!)

Steuerung
Intervallschaltungen (Minimal / Maximal-Füllstand) mit Dreifach-Elektrode Überwachung eines Füllstandpunktes (Überlauf- / Trockenlauf-Alarm) mit Zweifach-Elektrode. Metallbehälter können als Bezugselektrode verwendet werden.

Technische Daten

Versorgungsspannung: 230V AC, ±10%, 50 - 60Hz, wahlweise 24V AC, 115V AC, 24V DC
Anschlussleistung: ca. 2VA

Relaisausgang:
2-fach-Wechslerkontakt, potentialfrei
AC: max. 250V, 5A, 500VA
DC: max. 125V, 1A, 40W

Messfunktion: MIN-MAX-Steuerung; MIN-Steuerung oder MAX-Steuerung
Messstromkreis: Galvanisch getrennt, Wechselspannung <6V / <2mA
Hysterese: ca. 20% des eingestellten Empfindlichkeitswertes

Ansprechempfindlichkeit:
2 einstellbare Bereiche:
ca. 1 - 70kΩ / 5 - 150kΩ bzw.
ca. 1mS - 14μS / 20mS - 6,5μS

Arbeitsprinzip: Arbeits- / Ruhestrom, umschaltbar
Verzögerung: Anzugs- / Abfallverzögerung 0,5 - 3sec. Einstellbar
Signalisierung: 1x LED „Betrieb“; 1x LED „Schaltzustand Relais”
Elektrischer Anschluss: IP20, Schraubanschluss, Leitungsquerschnitt max. 2,5mm²
Anschlusskabel: min. Aderquerschnitt 0,5mm², abgeschirmtes Kabel
Temperaturbereich: -15...+45°C

Abmessung / Gehäuse:
22,5x75x100mm, IP40 für Hut-Schiene 35x7,5mm (EN 50 022) oder Wandaufbaugehäuse 88x150x130mm, IP55
