MAXIMAT C20

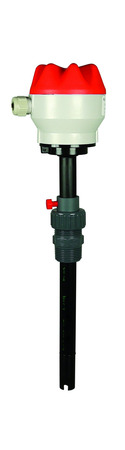

MAXIMAT C20
Kompakt-Überfüllsicherung
MAXIMAT C20
ARCHIV

MAXIMAT C20

Hauptmerkmale
  • Allgemeine bauaufsichtliche Zulassung des DIBt: Z-65.13-294
  • Integrierter Messumformer
  • Prüftastenanschluss
  • Keine beweglichen Teile
  • Universell einsetzbar
  • Fühlerwerkstoff Glaskohlenstoff (beständig gegen fast alle Medien)
  • Universell anschließbar:

- Signaleinrichtung - MAXIMAT TC4
- SPS – Digital oder Analog
- Koppelrelais – KRC oder CST
- Messumformer – MAXIMAT SHR...

  • Geeignet für elektrisch leitfähige, nicht brennbare Flüssigkeiten
Anwendungen
  • Überfüllsicherung gemäß WHG §19 für Behälter zum Lagern, Abfüllen und Umschlagen wassergefährdender Flüssigkeiten
Beschreibung

Bei den Kompaktüberfüllsicherungen des Typs MAXIMAT handelt es sich um Standgrenzschalter, die dazu dienen, bei Behältern mit wassergefährdenden Flüssigkeiten Überfüllungen zu verhindern. Beim Berühren des Messfühlers mit einer elektrisch leitfähigen Flüssigkeit reagiert die integrierte Elektronik und das dauerhaft ausgegebene Signal wird unterbrochen. Durch das Unterbrechen des
Signals bei Überschreitung des zulässigen Füllungsgrades kann die Anlagensteuerung den Füllvorgang unterbrechen und akustisch und optisch Alarm auslösen.

Technische Daten

Funktionsprinzip: kapazitiv-hochfrequent, fail-safe
Umgebungstemperatur: -20...+60°C
Betriebsdruck: atmosphärisch, 0,8 - 1,1bar
Anschlusskopf: PBT glasfaserverstärkt; Schutzart IP65 nach EN 60 529
Prozessanschluss: siehe Bestellinformationen
Versorgungsspannung: 15 - 26V DC
Anschlussleistung: ca. 3W

Ausgänge:
- Binär-Ausgang: +DO / -DO maximal 30mA
max. zul. Eingangsspannung: 24V DC
max. zul. Ausgangsspannung: ~18V DC
(Koppelrelais MAXIMAT KRC empfohlen)
- Stromausgang: +AO / -AO, 0 - 20mA
- Ausgang für Messumformer MAXIMAT SHR C...
(Beachten: immer nur einen Ausgang verwenden!)

Klemmen: Schraubanschluss, Leitungsquerschnitt max. 2,5mm²
Anschlussleistung: ca. 3W

Zusatzfeature:

Anschluss eines externen Prüftasters (pot. Freier Kontakt) mit dem die gesamte MAXIMAT C-Elektronik, die
Verkabelung und die Melde- / Steuerungseinrichtung überprüft werden kann.
