Innovative Messtechnik für Füllstand, Trübung und Analyse in Flüssigkeiten
Sie sind hier Startseite » Archiv » MAXIMAT LW C25
Produkte 555-30

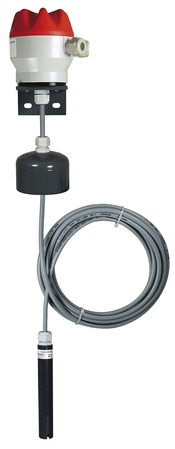

MAXIMAT LW C25
MAXIMAT LW C25
Kompakt-Leckagesonde
MAXIMAT LW C25
ARCHIV

MAXIMAT® LW C25

Hauptmerkmale
  • Allgemeine bauaufsichtliche Zulassung des DIBt: Z-65.40-316
  • Für Schmale Öffnungen / Rohre (Ø25mm)
  • Integrierter Messumformer
  • Für elektrisch leitfähige Flüssigkeiten
  • Fühlerwerkstoff Glaskohlenstoff (beständig gegen fast alle Medien)
  • Universell anschließbar

- Signaleinrichtung – MAXIMAT TC4
- SPS – Digital oder Analog
- Koppelrelais – KRC oder CST
- Messumformer – MAXIMAT SHR...

Anwendungen

Leckagesonde gemäß WHG §19 für Anlagen zum Lagern, Abfüllen und Umschlagen wassergefährdender Flüssigkeiten

Beschreibung

Bei den Kompaktleckagesonden des Typs MAXIMAT handelt es sich um Leckagesonden, die dazu dienen, bei Behältern mit wassergefährdenden Flüssigkeiten Leckagen zu melden. Beim Berühren der Messfühler mit einer elektrisch leitfähigen Flüssigkeit reagiert die integrierte Elektronik und das dauerhaft ausgegebene Signal wird unterbrochen. Durch das Unterbrechen des Signals kann akustisch und optisch Alarm ausgelöst werden.

Technische Daten

Funktionsprinzip: Kapazitiv-hochfrequent, fail-safe
Versorgungsspannung: 15 - 26V DC
Anschlussleistung: ca. 3W
Anschlusskopf (außer ...Z0): PBT glasfaserverstärkt; Schutzart IP65 nach EN 60 529
Schutzart Sonde: IP66 nach EN 60 529

Prozessanschluss (wahlweise):
- PVC-Kappe Ø32 / Ø40 / Ø50 / Ø63
- Befestigungswinkel jeweils mit
Pg9-Stellverschraubung
- ohne, Typ Z0

Werkstoff Sondenkörper: PVC
Fühlerwerkstoff: Glaskohlenstoff (GK)
Sondenkabel: PVC- Kabel 7x 0,34mm² abgeschirmt, L= 6m serienmäßig
Betriebstemperatur: -20...+60°C
Betriebsdruck: atmosphärisch
Min. Schaltpunkt: 5mm
Hysterese: ca. 2mm

Ausgänge:

- Binär-Ausgang: +DO / -DO max. 30mA
max. zul. Eingangsspannung: 24V DC,
max. zul. Ausgangsspannung: ~18V DC
(Koppelrelais MAXIMAT KRC empfohlen)
- Stromausgang: +AO / -AO, 0 - 20mA
- Ausgang für Messumformer MAXIMAT SHR C...
(Beachten: immer nur einen Ausgang verwenden!)

Klemmen: Schraubanschluss, Leitungsquerschnitt max. 2,5mm² (bei ...ZD oder ...ZK)
