Produkte 556-04

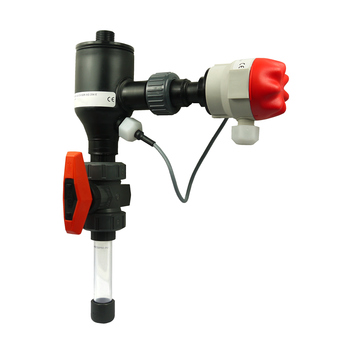

MAXIMAT LW CX-SDR
MAXIMAT LW CX-SDR
Kompakt-Leckagesonde
MAXIMAT LW CX-SDR

MAXIMAT LW CX-SDR

Hauptmerkmale
  • Vollkunststoffversion
  • Integrierter Messumformer und Prüftastenanschluss
  • Keine beweglichen Teile
  • Universell einsetzbar
  • NPN- / PNP-Kompatibel
  • Allgemeine bauaufsichtliche Zulassung des DIBt: Z-65.40-496
  • Zertifikat der Produkte-Prüfung SVTI ASIT: KVU-Nr. 321.012.19
  • Vlarem II (Corcon bvba) Prototypekeur certificaat nr.: CP0914/3073-HCC001
Anwendungen

Leckageüberwachung gemäß Wasserhaushaltsgesetz (WHG) für doppelwandige Rohrleitungen zum Lagern, Abfüllen und Umschlagen wassergefährdender, elektrisch leitfähiger, nicht brennbarer Medien.

Beschreibung

Bei den Kompakt-Leckagesonden des Typs MAXIMAT LW CX SDR handelt es sich um Leckagesonden, die dazu dienen, bei doppelwandigen Behältern oder Rohrleitungen mit wassergefährdenden Medien, Leckagen zu melden. Beim Berühren der Messfühler mit einem elektrisch leitfähigen Medium reagiert die integrierte Elektronik und das dauerhaft ausgegebene Signal wird unterbrochen. Durch das Unterbrechen des Signals kann akustisch und optisch Alarm ausgelöst werden.

Technische Daten

Funktionsprinzip: Kapazitiv-hochfrequent, fail-safe
Umgebungstemperatur: -20...+60°C
Betriebsdruck: Atmosphärisch, 0,8...1,1bar
Anschlusskopf: PBT glasfaserverstärkt
Schutzart: IP65 nach EN 60 529
Prozessanschluss: Siehe Bestellinformationen
Versorgungsspannung: 15...27V DC
Anschlussleistung: <1W

Werkstoff:
Fühlerteil: PE oder PP
Überwurfmutter: PVC / PP
Dichtung Bezugselektrode: TPR
Dichtung Sonde und Kugelhahn: EPDM / FPM (optional)

Ausgänge:Potentialfreier Reedrelaiskontakt für Kleinspannung (Kontakt öffnet bei Alarm)
Max. 50V AC/DC, max. 0,5A, max. 10VA, z. B. zum Betrieb von Koppelrelais oder SPS, Signaleinrichtung TC4 oder Speisetrenner CST
Zweidraht-Alarmauswertung mit Messumformer MAXIMAT SHR C
Klemmen: Schraubanschluss, Leitungsquerschnitt max. 2,5mm²
Zusatzfunktion: Anschluss eines externen Prüftasters (potentialfreier Kontakt) mit dem die gesamte
MAXIMAT LW CX SDR-Elektronik, die Verkabelung und die Melde-/Steuerungseinrichtung überprüft werden kann.

Leckageüberwachung von
  • Auffangwannen
  • Auffangräume
  • Doppelwand-Rohrleitungen ( z.B. GF+ Double Containment)

Für elektrisch leitfähige Flüssigkeiten

Universal-Anschluss an:

  • Koppelrelais KRC oder Speisetrenner CST
  • SPS digital oder analog
  • Signaleinrichtung MAXIMAT TC4
  • Messumformer MAXIMAT SHR
