Innovative Messtechnik für Füllstand, Trübung und Analyse in Flüssigkeiten
Sie sind hier Startseite » Produkte » Füllstand » JAR - FÜLLSTANDSANZEIGE
Produkte 582-01
JAR - FÜLLSTANDSANZEIGE
JAR - FÜLLSTANDSANZEIGE
aus Edelstahl, High-Duty Ausführung
JAR - FÜLLSTANDSANZEIGE


JAR - FÜLLSTANDSANZEIGE

Hauptmerkmale
  • Seilzug-Füllstandsanzeige aus Ganzmetall für raue Einsatzbedingungen
  • Von 1,5 bis 15 Meter Höhe
  • Skalierung in m³, Liter, %, Meter, cm (nach Kundenwunsch)
  • Grenzwertschalter anbaubar (Option)
  • Sicherheits-Umlenkrollen, kein Überspringen möglich
  • Auch für hochviskose Medien
  • Aus Edelstahl
  • High-Duty-Ausführung
Anwendungen
  • Außen-Anwendungen
  • Wasser-Behälter
  • Hochtemperatur-Anwendungen
  • Überall dort, wo Edelstahl beständig ist
Beschreibung

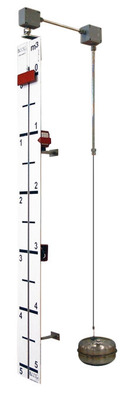

Ein Schwimmer (medienberührt) aus Edelstahl betätigt über ein Edelstahlseil und 2 Umlenkrollen ein Gegengewicht. An diesem Gegengewicht ist ein Anzeiger angebracht, der auf der außen liegenden Skala den Füllstand innerhalb des Behälters anzeigt. Das Gegengewicht ist mit Schaltmagneten versehen, so dass ein oder mehrere bistabile Grenzwertschalter an dem System angeschlossen werden können. Das System ist ausgelegt für drucklose Behälter bis 20m Höhe, eine Medientemperatur von max. 120°C und eine Umgebungstemperatur von 0…+80°C.

Die Seilzug-Füllstandsanzeige besteht aus folgenden Komponenten (Grundausführung, 3m Höhe):

  • 1 St. Schwimmer, Edelstahl 316L, Ø200mm
  • 1 St. Seil, Edelstahl 316L, Ø1mm, Länge 6m
  • 2 St. Klemmen, Edelstahl 316L, für Edelstahlseil Ø1mm
  • 2 St. Umlenkungen mit Überspring-Schutz, Edelstahl 316L, eingebaut in Alu-Gehäuse
  • 2 St. Führungsrohre, Edelstahl 316L, Ø12mm, Länge je 1m, mit Verschraubungen
  • 1 St. Anzeiger, rot, mit Schaltmagnet
  • 1 St. Anzeiger als Aluminium-Schiene, bedruckt; Skala nach Kundenwunsch (Anzeigeschiene in Stücken á 1,5m, mit Befestigungsmaterial)
  • 3 St. Befestigungs-T-Stücke, justierbar


Die Seilzug-Füllstandsanzeige wird unmontiert geliefert, um ein optimales Anpassen an die bauseitigen Belange zu gewährleisten.

Als Option sind bistabile, potentialfreie Grenzkontakte zum Anbau erhältlich.
